精度与速度双重挑战

Elmo如何助力芯片贴装设备实现尺寸减半、产能翻倍？

在半导体封装领域，设备性能的每一次跃升，都离不开对运动控制技术的深度探索。一家领先的芯片制造商在设计新一代高速LED芯片贴片机时，便遇到了一个典型难题：如何在追求极致速度的同时，确保微米级的精度与稳定的力控?

三大核心工程挑战

客户的目标很明确：打造一台贴装能力高于72,000 CPH（每小时元件数）的先进设备。为此，他们设计了一台配有32 个贴装头等单元和双龙门系统的机器。然而，实现这样的高性能目标，需克服三大核心工程挑战：

● 精准的力控需求：贴装头需要在高速运动中，在0.3N至20N的宽泛范围内，实现稳定、精准的向下压力控制。

● 严苛的动态要求：贴装头需配合完成高速的点对点协调运动，并快速稳定到位。

● 突出的振动挑战：为达到高速而优化的轻量化机械结构，在运行时易产生寄生振动，这对贴装精度和长期可靠性构成了挑战。

Elmo定制化驱动与智能控制协同

Elmo提供的并非标准产品，而是一套深度适配的多轴运动控制解决方案，旨在从系统层面解决问题。

解决方案：

● 高密度分布式驱动架构

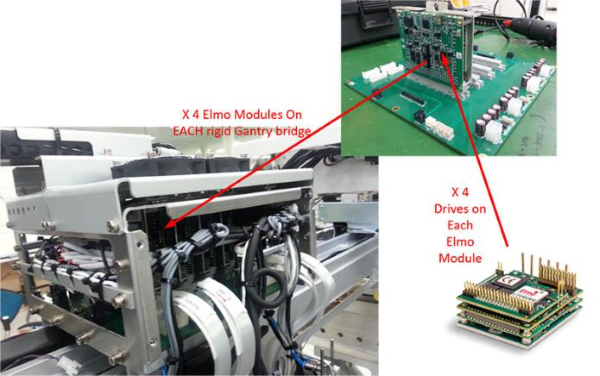

Elmo提供了定制化集成方案，每台设备配备双 MIMO（多输入输出控制）刚性龙门系统，搭载八块定制集成板，每块板集成四台ElmoGold Twitter伺服驱动器，通过实时以太网通信协议，系统协同控制总计32台驱动器，确保了所有高速运动（移动速度可达2米/秒）的贴装头实现精准同步。

● 力控与定位的深度融合

方案的核心在于，驱动器不仅管理X/Y/Θ轴的精密定位，还与Z轴的力控系统深度协同。Gold Twitter驱动器具备的线性化控制功能，确保了即使在极低的出力范围内，也能实现准确、可预测的力值输出，从而保障贴装过程的柔和与精准。

● 应对严苛环境的稳定性

驱动器被直接集成在高速运动的机械结构上，面临持续的振动与冲击。Elmo驱动器凭借坚固的物理设计和先进的控制算法，能够有效抑制机械谐振，保障了在复杂工况下的稳定表现与长久使用寿命。

项目成果：关键指标的切实优化

通过Elmo的运动控制解决方案，设备在多方面实现了可量化的性能提升：

1 运动时间缩短

将关键运动过程的时间从40ms缩短至35ms。

2 定位精度提升

实际达到的位置稳定误差优于设计预期，贴片机仅需5ms即可达到±15计数的超低位置误差。

3 调试周期大幅缩短

借助Elmo EASII软件平台，复杂的多轴系统调试与振动抑制工作在较短时间内完成。

4 设备设计更为紧凑

在满足所有性能要求的同时，设备的总体尺寸和重量得到有效控制，为生产布局提供了更大灵活性。

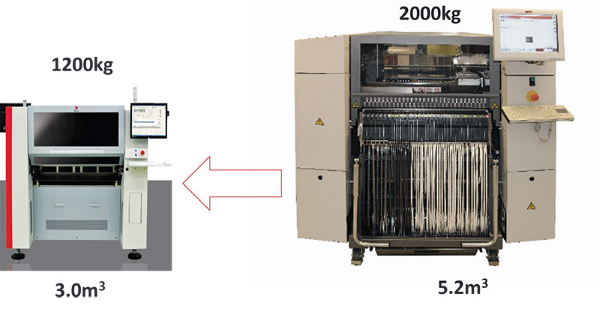

通过提高伺服性能，将机器尺寸和重量缩小 40%

5 产能实现提升

设备最终运行效率超出原有基准，实现了产能翻倍，且品质保持稳定，满足了客户提升产能的核心目标。
